　　铣榫机的加工图解

　　铣榫机  自动开榫机在现实中的用用越来越广，尤其是家具行业，对数控自动化依赖程度越来越高，一方面传统加工方式依赖于人工比较大，自动化程度不高，效率质量都不行，经常出现安全事故，这给企业的发展造成一定的困扰。作家具、房门、门窗等木质制品,开榫即是工作量较大的一道工序,也是关键的工序,开榫的好坏,直接影响其产品的质量。一般情况下,木工制作家具、房门、门窗等产品,其连接木件的开榫,通常还是使用原始的工具、采用原始的方法,即使用锯、斧、凿等工具,通过多道工序完成。此开榫方法,容易出错,工人劳动强度大,劳动效率低,且产品质量往往由于开榫的不合格而得不到保证。铣榫机是一款数控自动化设备，自动化程度高，无需人工，只需要上下料就可以，那么这么高科技的数控设备到底好学吗?今天来给大家讲解一下。

　　一、铣榫机的简介

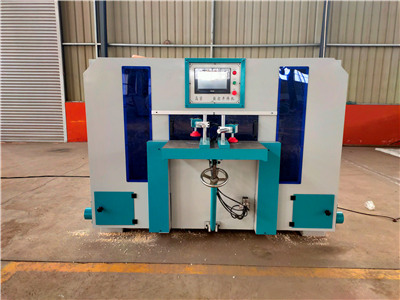

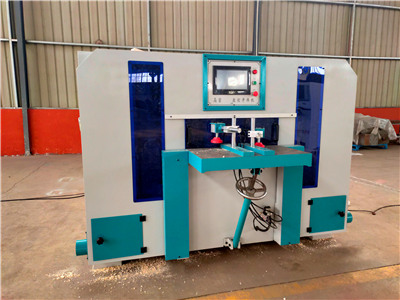

　　铣榫机概述：铣榫机采用X、Y二轴伺服控制、半闭环立式数控方式,机床主轴由变频电机驱动实现无级变速,导轨为直线滚动导轨,结构紧凑合理,能够实现快速加工回转。全自动铣榫机采用中文液晶显示,操作者只需将木榫的形状特征参数输入到数控系统中,进行简单的选择就可以自动加工出各种不同尺寸、不同形状、不同组合的木榫,其使用方便,调整简单,操作容易,可实现自动送料和两端同时开榫,具有安全、高效、劳动强度低、性价比高等特点,每小时可加工工件1000件以上。

　　二、铣榫机开榫机加工前的准备

　　1、将作业场所清理干净，保证工作的顺利进行。

　　2、检查电源，试机(机器空转30秒)，检查机器运转是否正常，正常再进行下一步工作。

　　3、选用适当的锯片、榫形刀进行安装，并选用相应的靠模进行固定。

　　4、准备好木料和辅料(垫板等)，准备作业。

　　三、铣榫机作业程序

　　1. 接通电源，待机器运转正常后开始作业。

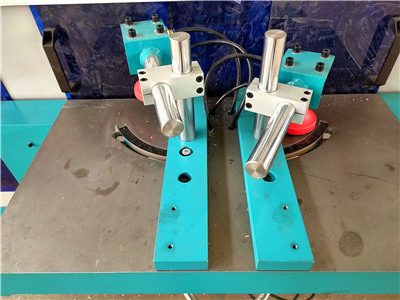

　　2、将加工木料放在机器平台上，按下气动开关，待夹紧木料后，向前匀速推进，到顶后拉回，松开气动开关，取出木料。

　　3、用铣榫机先加工一排，检查木料是否符合图纸加工要求，并进行部件框试组，合格后再批量作业。

　　4、在加工过程中要做好自检工作。

　　5、作业结束，切断电源，清扫现场。
