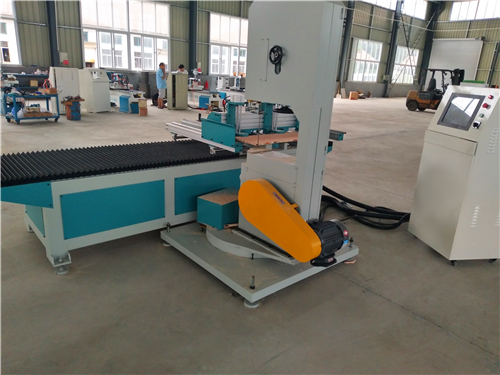

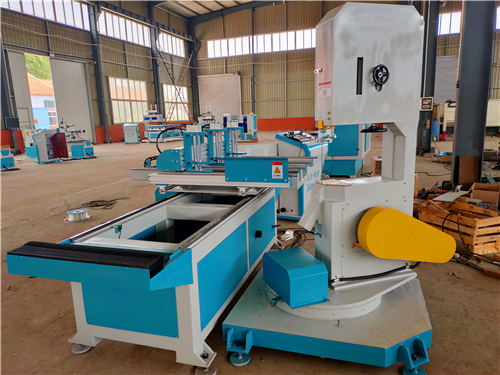

数控曲线带锯

　　数控曲线带锯不同于一般的木工带锯，这种设备首先是数控控制的，再就是可以切割各种弯曲的木料，今天我们就介绍一下数控曲线带锯的基本结构。

　　数控曲线带锯圆锯机主要用于对木材纵向锯切。有单锯片和多锯片、手工进给和机械进给等不同类型。如裁边圆锯机、再剖圆锯机和原木圆锯机等都是不同工艺用途的纵剖圆锯机。

　　一、老式数控曲线带锯

　　手工进给曲线锯机结构简单，制造方便，适用于小型企业或小批量生产，应用颇广，如图所示。工作台1与垂直溜板5上的圆弧形滑座2相结合，可保证工作台倾斜角度在0°～45°范围内任意调节，并由锁紧螺钉8锁紧。为适应锯片直径和锯解厚度的变化，垂直溜板5通过手轮3可以沿床身导轨移动，使工作台获得垂直方向的升降，并用手锁紧螺钉4锁紧。安装在摆动板上的电动机6，通过带传动使装在锯轴上的锯片9旋转。为加工不同宽度的木材工件，纵向导尺12与锯片之间的距离可以调整，并由锁紧螺钉11固定。横向导尺14可以沿工作台上的导轨移动，以便对工件进行截头加工。为锯截有一定角度的工件，横向导尺14与锯片之间的相对角度可以调整，并用锁紧螺钉15锁紧。此外，该机床上还设有导向分离刀10、排屑罩7和防护罩13等。

　　二、机械进给数控曲线带锯

　　在大批量生产中应尽量采用机械进给曲线锯机。根据工艺用途的不同，有多种类型。纵剖板、方材时，以履带进给的应用比较普遍。毛料放置在履带上，履带则由主动轮带动，沿导轨作进给运动。履带结构使工件运动平稳，工作可靠，工件进给具有准确的直线性，能获得较高的加工质量。图中压紧轮用以防止毛料在加工过程中产生跳动。止逆器用于防止毛料的反弹。导尺的位置根据需要可以调整。三种履带进给曲线锯机的共同特点是锯轴安装在工作台面上。其优点是更换锯片方便，在同样锯路高度的条件下，比锯轴安装在工作台下，所需锯片直径要小。锯轴安置在工作台下时，一般采用宽履带，适用于加工较宽的板材和大方材，且锯屑不易落入履带的导轨表面，有利于提高锯切质量。毛料由两对带沟槽(或表面覆有橡胶)的滚筒带动实现进给。滚筒进给曲线锯机的锯轴一般安置在工作台的下面，适用于锯切板条、板材或方材。
